Phụ kiện:
Khách hàng sẽ không phải mất bất kỳ chi phí nào cho phụ kiện như: Mạch nạp, Nguồn, cáp USB . . . MD_V6 được trao tới tận tay khách hàng với đầy đủ các phụ kiện như:
- Nguồn 5V1A
- Cáp USB
- Đĩa CD chứa phần mềm, HDSD, Sơ đồ nguyên lý, bài tập mẫu . . .
Giới thiệu:

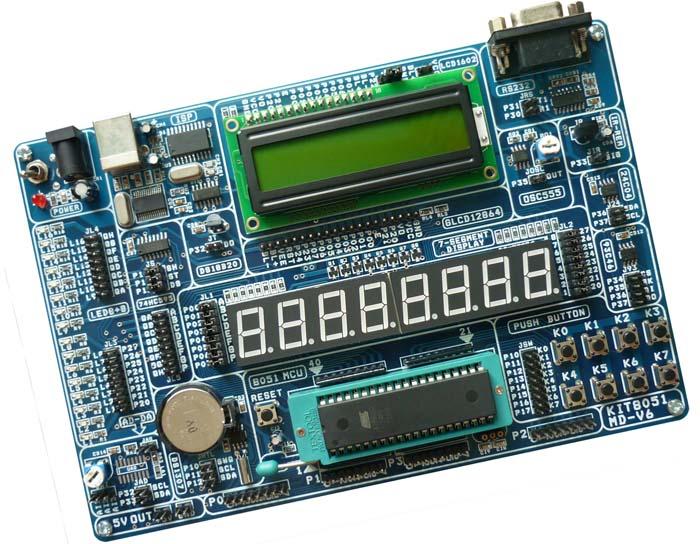

- MD_V6 là kit phát triển dòng 8051 được cải tiến, xây dựng dựa trên thực tế, nhiều tính năng vượt trội mang lại tiện lợi cho người học và phát triển họ 8051.
- Thiết kế đặc biệt giúp khai thác hết 32 I/O của MCU (kể cả các chân dùng nạp chương trình) mà không sợ bị xung đột tín hiệu.
- Hỗ trợ tất cả các dòng chip các hãng ATMEL8051/AVR, Dallas, NXP, SST, Winbond
- Mạch nạp On Board được thiết kế đặc biệt, tự động ngắt khỏi MCU ngay sau khi nạp xong (không sợ bị xung đột tín hiệu với các mạch ứng dụng bên ngoài). Nạp xong MCU sẽ thực thi chương trình ngay, không cần tháo lắp chip hay mạch nạp như các loại Kit trên thị trường.
- Hỗ trợ nạp trực tiếp AT89S51, AT89S52 và AT89S8253 (12 KBytes Flash + 2KBytes Internal Eprom)
- Thiết kế dạng Module + chú thích rõ ràng giúp dễ dàng thao tác trên Kit.

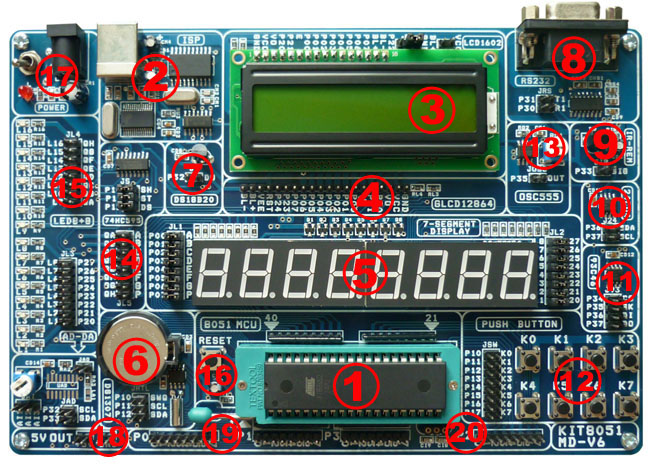

Chi tiết:
|
1. Zip Socket 40 pin dễ dàng thay thế MCU
2. Mạch nạp tự động cách ly khỏi MCU ngay sau khi nạp xong
3. Khối LCD 1602 (LCD 16 kí tự 2 hàng)
4. Khối GLCD 12864 (Graphic LCD 128 cột 64 hàng)
5. Khối 8 led 7 đoạn loại lớn
6. Khối Real Time Clock DS1307 với Pin backup 3V
7. Khối 12 bit nhiệt độ DS18B20
8. Khối giao tiếp máy tính RS232
9. Khối điều khiển từ xa mắt hồng ngoại
10. Bộ nhớ Eprom 24C04 (chuẩn I2C)
|
11. Bộ nhớ Eprom 93C46 (chuẩn SPI)
12. Khối 8 phím nhấn
13. Khối dao động NE555 (Counter)
14. Dữ liệu nối tiếp --> song song 74HC595
15. Khối 16 led đơn
16. Phím nhấn reset
17. Khối nguồn
18. Ngõ ra 5V cấp nguồn cho thiết bị ngoại vi
19. Port 0 --> Port 3 riêng lẻ dễ dàng thao tác
20. Đế dễ dàng thay thạch anh cho từng ứng dụng
|
