1. Mạch điều khiển Led quảng cáo với họ 89 Verson 1
Mạch điện bên dưới là 1 trong những dạng mạch dùng điều khiển Led quảng cáo trên thị trường. Mạch được thiết kế dùng chung với phần mềm lập trình Led MD LEDSIGN. Sử dụng phần mềm lập trình Led MD LEDSIGN lập trình chip AT89C52 thật dễ dàng, nhanh chóng, chính xác. Hãy tải phần mềm lập trình Led MD LEDSIGN về để trải nghiệm sự tiện lợi.

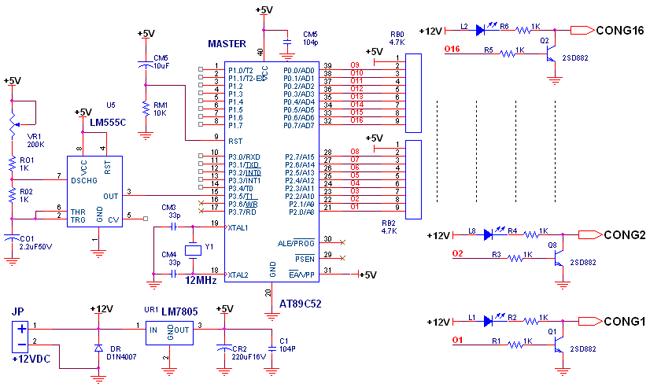

Sơ đồ nguyên lý mạch điều khiển Led Sign:
Giải thích:
Điện trở VR1, RO1, RO2, CO1 và LM555C tạo thành mạch dao động có tần số thay đổi bằng cách điều chỉnh biến trở VR1. Dao động này cấp vào chân 15 (Counter 1) của Vi Điều Khiển AT89C52
Khối nguồn nhận nguồn 12VDC thông qua JP ổn áp xuống 5VDC nhờ IC ổn áp LM7805 cấp nguồn cho toàn mạch
Khối công xuất sử dụng Transistor D882 được điều khiển bởi AT89C52
Vi Điều Khiển AT89C52 điều khiển 16 cổng Led, tốc độ điều khiển trạng thái 16 cổng Led sẽ phụ thuộc vào chương trình delay hay là tùy thuộc vào tần số của mạch dao động LM555 cấp vào chân 15 của AT89C52. Phần mềm lập trình led MD LEDSIGN cho phép cài đặt thời gian delay hay đếm xung từ LM555 để điều khiển 16 cổng Led.

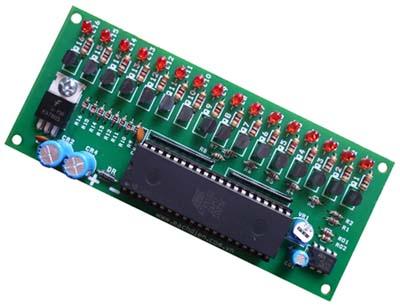

Mạch điều khiển Led quảng cáo 16 cổng

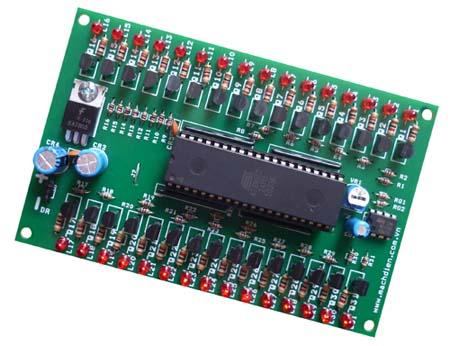

Mạch điều khiển Led quảng cáo 31 cổng
